监控线路是怎样架设的

监控系统的架设可以根据传输方式分为两大类：有线传输和无线传输。其中，有线传输因其稳定性和可靠性，是绝大多数专业监控项目的首选。

下面我将从准备工作、主要架设方式、具体步骤以及注意事项等方面为您详细说明。

一、 核心准备工作

在开始架设线路之前，必须进行周密规划：

1. 需求分析：确定需要安装多少个摄像头、每个摄像头的具体位置、监控范围、照度要求（是否需要夜视）等。

2. 方案设计：绘制施工草图，规划线缆走向、交换机安装位置、电源取电点等。

3. 设备选型：

   • 摄像机：半球、筒机、球机等。

   • 录像机（NVR）：根据摄像头数量和分辨率选择通道数。

   • 线材：

     • 网线（超五类或六类）：用于传输数据和PoE供电，是最主流的选择。距离超过100米需考虑光纤。

     • 电源线（RVV线）：如果摄像机不支持PoE，则需要单独布设电源线。

     • 光纤：用于长距离（几百米至几十公里）传输，需配合光纤收发器使用。

     • 同轴电缆：用于老式的模拟监控（CVBS）或同轴高清（AHD/TVI/CVI），目前新项目已较少使用。

   • 配件：水晶头、交换机（PoE交换机）、电源适配器、立杆、支架、防水盒等。

二、 主要架设方式（重点）

方式一：有线传输 - PoE供电方式（当前最主流、最推荐）

这种方式只需一根网线，同时完成数据传输和电力供应，极大简化了施工。

所需设备：PoE摄像头、网线、PoE交换机（或PoE注入器）、NVR（网络硬盘录像机）。

架设流程：

1. 布线：从每个摄像头的安装位置，布设一根网线回到PoE交换机所在的位置。

2. 连接前端：摄像头端，将网线做好水晶头，直接连接到摄像头的网络接口。

3. 连接后端：

   • 在机房或弱电箱，将所有来自摄像头的网线插入PoE交换机的PoE端口。

   • 用另一根网线，将PoE交换机的普通上行口（Uplink）与NVR的网络口相连。

   • 将NVR连接显示器和鼠标。

4. 供电：PoE交换机本身需要连接电源。它通过网线为远端的摄像头供电。

5. 调试：所有设备通电后，在NVR或配套软件中添加摄像头IP地址即可显示画面。

优点：施工简单、成本低、维护方便、安全可靠。
缺点：传输距离受网线限制，单段最好不超过100米。

方式二：有线传输 - 电源+网线分离方式

如果摄像头不支持PoE，或者距离太远，可以采用这种方式。

所需设备：普通网络摄像头、网线、普通交换机、NVR、电源线、电源适配器。

架设流程：

1. 布线：需要布设两条线。

   • 一条网线：从摄像头连接到普通交换机。

   • 一条电源线（RVV 2*0.5或0.75）：从摄像头连接到最近的取电点或集中供电的电源箱。

2. 连接：

   • 摄像头用网线连接到交换机，交换机再连接到NVR。

   • 摄像头另接电源适配器（12V或24V）供电。

3. 调试：同PoE方式。

优点：取电灵活，不受PoE距离限制（电源线可以很长）。
缺点：需要布设两条线，施工量和成本更高。

方式三：无线传输方式

适用于无法布线的场景，如老建筑、临时监控、环境空旷地带等。

所需设备：4G/5G摄像头或Wi-Fi摄像头、无线网桥。

架设流程：

1. Wi-Fi摄像头：摄像头本身通过Wi-Fi连接路由器，需就近提供电源。稳定性受信号强度和干扰影响大，适合家庭小范围使用。

2. 4G/5G摄像头：摄像头插入手机SIM卡，使用移动数据网络传输图像，需就近提供电源。需要支付流量费用。

3. 无线网桥：对于几百米到几公里的监控点（如工地、油田、森林），可以使用一对无线网桥点对点传输。

   • 在摄像头端，将摄像头连接到发射端网桥。

   • 在机房端，安装接收端网桥，并用网线连接到NVR。

   • 两端网桥需要可视、无遮挡。

优点：无需布设网线，灵活性极高。
缺点：稳定性易受环境干扰，带宽和延迟不如有线，受天气影响较大。

三、 具体施工步骤与注意事项

1. 定点位：根据设计图纸，在现场确定摄像头和立杆的准确安装位置。

2. 布线缆：

   • 走线原则：尽量走暗线（墙内、天花板内、管道内），保持美观。室外明线必须使用PVC管或线槽进行保护，防止老化、鼠咬和人为破坏。

   • 预留线长：两端最好预留1-2米的余量，方便后期安装和维护。

3. 安装设备：

   • 摄像机：安装支架、固定摄像机、调整监控角度。

   • 机房：安装交换机、NVR，并理清线缆，做好标签，便于管理。

4. 端接与连接：

   • 制作网线水晶头，确保8芯线全部压实，避免传输不稳定。

   • 使用防水盒和防水胶泥对室外线路接头进行严格密封，这是保证系统长期稳定运行的关键。

5. 通电调试：

   • 逐一通电测试，检查每个摄像头是否正常工作。

   • 在NVR上搜索并添加摄像头，设置录像计划、移动侦测等功能。

6. 固定与清理：将所有线槽、管线固定好，清理施工垃圾。

四、 重要注意事项

• 防雷与接地：室外摄像头和线缆容易引雷，必须在摄像头端和机房端加装防雷器（信号防雷器和电源防雷器），并做好良好接地，否则雷雨季节设备极易损坏。

• 电源稳定性：建议使用集中供电（用一个大的电源适配器为多个摄像头供电），比单个供电更稳定，成本更低。

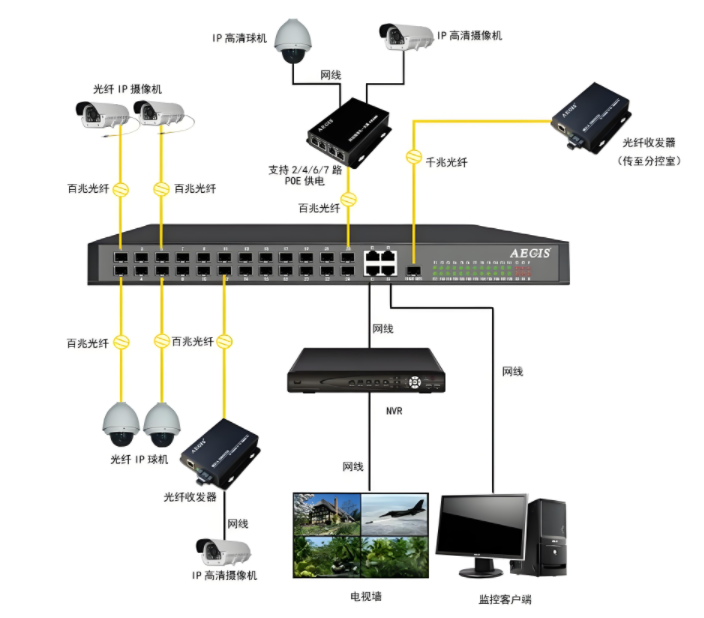

• 光纤应用：当传输距离超过80-100米时，强烈建议使用光纤。光纤需熔接，并配合光纤收发器或带光口的交换机使用，虽成本稍高，但信号无损、抗干扰、距离远。

• 网络安全：如果监控需要接入互联网实现远程访问，务必修改设备默认密码，并设置复杂的密码，以防被黑客入侵。

总结

对于绝大多数新建项目，PoE供电方式是架设监控线路的首选，因为它简洁、高效、可靠。施工的核心在于前期规划和细节处理（如防水、防雷、接地）。如果遇到复杂或大型项目，建议聘请专业的安防工程团队进行设计和施工。
